主机导入局域网主机
局域网主机在行云管家中是什么概念?

我们知道,行云管家是一个云计算管理平台,目前行云管家已经通过API的形式支持了业界主流的云厂商,但是,用户的主机资源并非只有公有云主机一类,OpenStack、VMware等私有云平台应用也非常广泛,另外传统的IDC托管服务器也并未完全消亡,甚至还有相当数量的小公有云厂商由于诸如API等问题无法进行支持。

基于以上行业现状,行云管家为用户提供了局域网主机的解决方案,把这类无法通过API导入的主机,均以局域网主机的形式接入到行云管家上来。因此,行云管家中的局域网主机,并非我们传统意义上的“局域网络内的主机”,而是相对公有云API导入方式而言的另外一种主机导入方式。

公有云主机和局域网主机在功能上有哪些差异?

行云管家为用户提供了一站式的IT运维管理功能,其中即有主机监控、堡垒机安全审计、自动化运维等基础运维功能,也有成本等公有云特有的功能,因此,公有云主机和局域网主机在管理功能上来说,存在一些差异,主要体现在:

功能对比 主机类型
公有云主机 局域网主机
主机访问
主机监控
安全审计(堡垒机)
主机会话文件传输
文件传输区域优化 ×
磁盘快照 ×
自动化运维
成本分析 ×
主机体检
接入局域网

需要在行云管家中管理局域网主机,首先要建立一个局域网与行云管家之间的数据通讯链路。在行云管家中,我们通过在局域网中部署一个Proxy来实现这个连接,这个Proxy负责局域网主机和行云管家的通信代理,部署模型如下图所示:

了解了局域网主机管理原理后,我们接下来介绍如何将局域网接入到行云管家中。

接入流程
1、打开接入局域网向导

点击“导入局域网主机”,如果是第一次导入局域网主机,将出现“暂无可用的局域网Proxy,是否立即接入新的局域网”提示,点击“确定”按钮,打开“接入局域网”向导;

2、设置局域网信息

只需为您的局域网设置一个名称即可,点击“下一步”;

3、获取Proxy安装脚本

Proxy负责局域网与行云管家之间的通讯,选择一台主机作为宿主机(如何选择Proxy宿主机),无需逐台安装,请根据您的Proxy宿主机操作系统选择脚本类型,获得相应的Proxy的安装脚本,并将其复制;

4、安装Proxy

将脚本粘贴到宿主机的CMD窗口上(Windows)或SSH终端中(Linux),再执行安装脚本(必须是管理员身份);

请注意,Proxy安装脚本是在您上一步选取的Proxy宿主机上执行的,而非您的个人终端,如果安装脚本无法执行,您可以尝试 手动下载安装包

5、关闭向导

不论您是否安装了Proxy,您都可以直接点击“下一步”后直接关闭向导,但要想继续完成导入局域网主机的功能,您必须确保您的Proxy处于正常工作状态。

6、确认Proxy状态

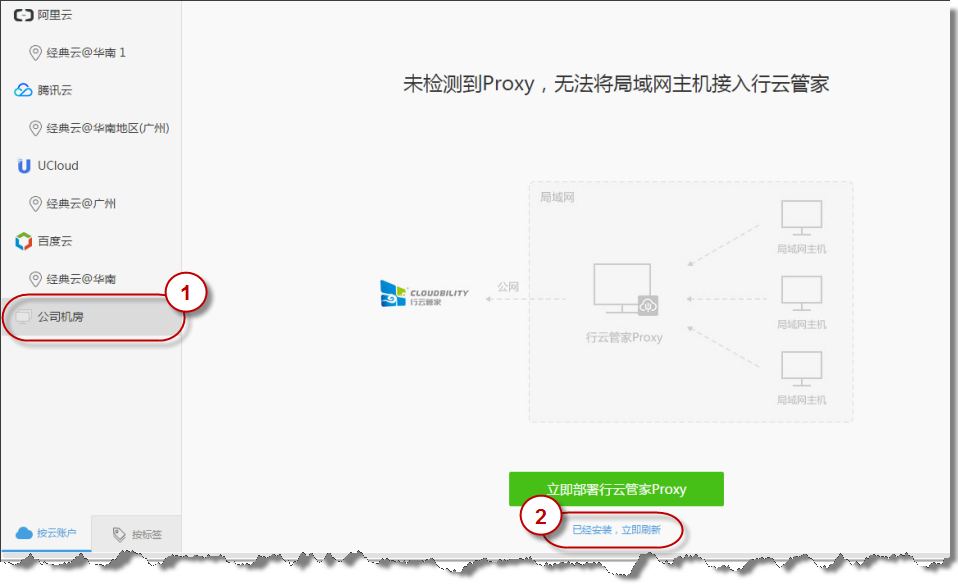

如果您已经正确安装了Proxy,但界面上仍然提示“未检测到Proxy,无法将局域网主机接入行云管家”,请点击“已经安装,立即刷新”。

导入主机

在Proxy正常运行之后,您可以将局域网中的主机导入到行云管家中进行管理。

1、打开导入局域网主机窗口

点击“导入局域网主机”,选择上一步所创建的局域网账户,点击“确定”按钮,打开“导入局域网主机”窗口;

2、输入主机搜索条件

输入您欲导入到行云管家的主机IP规则,点击“检索”,Proxy将会自动将这些IP扫描出来,目前IP规则支持以下格式:

a)单个IP:当输入单IP时,不论该IP是否存在,都可以将其导入;

b)IP网段:支持扫描Proxy宿主机所在IP段存在哪些主机,用户可自由决定要将哪些主机导入到行云管家;

3、将局域网主机导入

主机扫描完成后,选择相应的主机,点击“添加”,将所选主机全部导入到行云管家中进行管理;

为何通过IP段无法扫描出所有主机

在导入局域网主机时,用户可以通过IP段来将网段中的主机扫描出来,但有些情况下,部分主机却一直扫描不出来,这是为什么呢?

这其实和网段的扫描手段有关,行云管家是通过Proxy来对网段中的主机进行Ping来发现主机,如果主机设置了禁止Ping,则会导致无法扫描出来;

如果碰到这种情况,用户可以通过以下手段来处理:

1、用户可以直接输入该主机的IP,单独将主机导入,在输入单IP时,并不会扫描该主机是否存在,可以强制将其导入;

2、开启主机的Ping服务,让Proxy能够发现该主机的存在;

如何选择Proxy宿主机

在安装Proxy之前,我们需要先选择Proxy宿主机,Proxy的宿主机选择需要遵循以下原则:

a)宿主机和其它主机处于同一个局域网内,且能够和其它主机通过局域网互通;

b)宿主机无需具备公网IP,但必须要能够访问公网;

c)宿主机拥有大于100M的可用磁盘空间,以及64M以上的可用内存。

如何在一个网络中部署多个Proxy进行负载

在网络中,如果Proxy发生了单点故障,将导致严重后果。行云管家支持在一个网络中部署多个Proxy,以起到负载均衡的目的。

1、进入“网络”功能模块,查看当前团队所有网络;

2、找到您要部署多台Proxy的局域网,点击进入;

3、在局域网页面,左侧是当前所有的Proxy,右侧是当前网络内所有主机,点击下方“可在同一个网络中部署多个Proxy以起到负载均衡的目的”;

4、打开“安装行云管家Proxy”向导,阅读完第一步安装要求后,点击“下一步”;

5、选择宿主机时,如果您是将Proxy安装在“未导入到行云管家的主机”上,那么您将直接获取一个Proxy安装脚本,后续步骤和“接入局域网/获取Proxy安装脚本”一致;

6、如果Proxy的宿主机已经导入到行云管家,您可以选择“在当前网络中选择一台主机”上,并选中该台主机,点击“下一步”;

7、提供“自动安装”和“手动安装”两种安装方式,自动安装只需输入主机的登录凭证或者选择一个已用的快捷方式,即可完成安装;

8、如果选择手动安装,系统会根据宿主机操作系统,生成相应的安装脚本,您需要复制脚本内容(强烈建议您通过 云拷贝 功能复制脚本内容),将脚本在宿主机上执行;

9、如果您已经实现了“云拷贝”功能,您可以直接将脚本粘贴到宿主机的CMD窗口上(Windows)或SSH中(Linux),再执行安装脚本(必须是管理员身份);

11、如果您没有“云拷贝”功能,请通过行云管家的“复制/粘贴”功能将安装脚本发送到宿主机中;

12、安装过程如果遇到问题,您可以点击“安装遇到问题”链接,打开常见问题的帮助指引。

13、最后一步“安装行云管家Proxy”中,如果是“自动安装”,将会出现安装进度与结果。而如果是“手动安装”,则直接“关闭”安装向导,待安装脚本在宿主机上执行成功后Proxy将会自动出现。

Proxy出现异常如何处理
异常原因

Proxy通过心跳的方式与行云管家进行门户通信,当助手运行状况出现异常,能够实时向门户汇报,因此,我们可能会在门户中看到以下状态:

通常情况下,Proxy运行异常可能由于以下原因导致:

1、升级失败:当行云管家对Proxy进行升级时,运行在用户主机上的Proxy均会自动升级,但如果用户日常将助手停用,会断开其与门户的正常通信,导致无法正常升级;

2、Proxy文件损坏:可能由于文件误删除、助手被卸载等情况,导致Proxy本身无法正常启动;

修复方式

当Proxy出现异常时,建议先尝试重启解决,如果是Linux,请直接输入以下命令进行重启:

/etc/init.d/CloudGateway restart

如果是Windows,请进入安装目录(默认是:C:\Program Files (x86)\Cloudbility\CloudGateway\bin)执行以下命令:

stopCloudGateway.bat
startCloudGateway.bat

如果重启仍无法解决,您可以先删除Proxy再重新安装,删除Proxy操作步骤请见下文。

删除Proxy

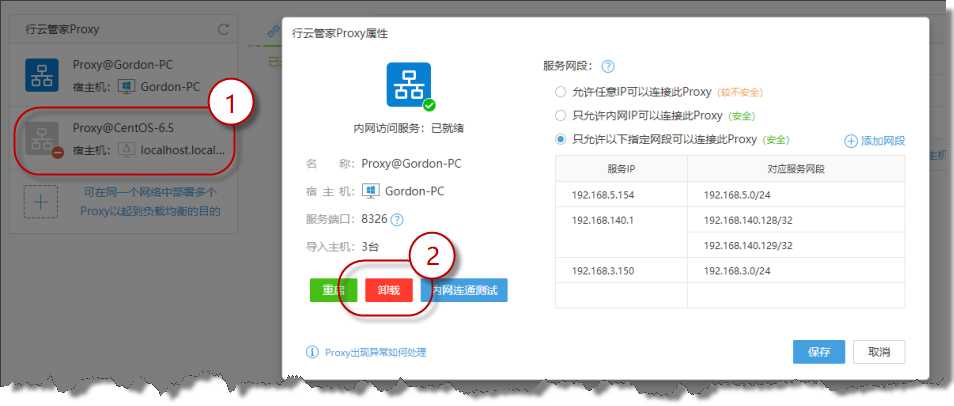

如果您要将网络中的某个Proxy删除,只需点击打开该Proxy的属性窗口,点击“卸载”即可。

一般情况下,主机中的Proxy程序会自动卸载,如果由于各种原因导致Proxy程序未自动卸载,请手工执行以下脚本:

Linux版本

使用root权限执行以下脚本:

sudo uninstallCloudGateway.sh
Windows版本

使用管理员身份打开CMD命令提示行,进入安装目录(默认是:C:\Program Files (x86)\Cloudbility\CloudGateway\bin),执行以下命令:

uninstallCloudGateway.bat
手动下载安装包安装Proxy

如果您的Windows服务器由于环境原因,Powershell和Bat脚本都无法执行,那么您可以通过下载安装包的方式来安装Proxy,具体步骤请参考以下说明:

下载Proxy安装包

根据您的操作系统类型从以下地址将Proxy安装包下载到宿主机上(如果是私有部署版,请将域名修改成门户地址):

32位:https://dl.cloudbility.com/downloads/cloudGateway/CloudGateway-windows32-latest.zip

64位:https://dl.cloudbility.com/downloads/cloudGateway/CloudGateway-windows64-latest.zip

解压文件

在宿主机上手工创建目录:C:\Program Files (x86)\Cloudbility\(32位系统目录是:C:\Program Files\Cloudbility\),并将安装包解压到这个目录中;

获取安装信息

打开一个安装Proxy的窗口,切换到“Windows主机”,按照下图中的2,找到安装脚本中这段信息,第一段是key,第二段和第三段是两个URL地址,将其复制下来,注意保留中间的空格,不要拷贝多余字符;

修改配置文件

用文本编辑器打开解压目录下的文件:\wrapper\conf\parameter_file.conf,将上一步拷贝的信息,粘贴到文件末尾最后一行,并保存。如图所示:

安装并启动服务

使用管理员身份打开CMD命令提示行,执行以下命令:

"C:\Program Files (x86)\Cloudbility\CloudGateway\wrapper\bin\AppCommand.bat" installstart

如果结果如下图所示,则表示Proxy安装成功。
